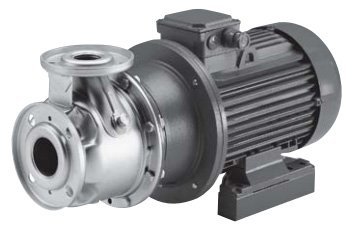

Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404

Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404
ХNS Моноблочная конструкция. Насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту".

Производитель: Espa
Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404

Насос ХN центробежный электронасос из нержавеющей стали AISI 316 с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

  • Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
  • Водоснабжение и повышение давления.
  • Системы полива.
  • Циркуляция воды в системах кондиционирования.
  • Моечные системы.
  • Промышленность.
  • Сельское хозяйство. Плавательные бассейны.

диапазон гидравлических характеристик XN 2900 об/мин и 1450об/мин.

Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404

ХАРАКТЕРИСТИКИ
НАСОС

  • серия ХN включает в себя одноступенчатые центробежные насосы из нержавеющей стали AISI 316.
  • размеры и диаметр всасывающего и напорного патрубков соответствуют стандарту EN 733 (в прошлом DIN 24255);
  • размеры фланцев соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236);
  • возможные типоразмеры: от DN 25 до DN 80;
  • вращение насоса против часовой стрелки если смотреть со стороны всасывающего патрубка. Конструкция выдвигается с тыльной стороны.

ДИАПАЗОН ПРИМЕНЕНИЯ

  • Подача:
    1. до 240 м3/ч, 2-х полюсный,
    2. до 130 м3/ч, 4-х полюсный;
  • Напор:
    1. до 110 м, 2-х полюсный,
    2. до 23 м, 4-х полюсный;
  • Температура перекачиваемой жидкости, стандартное исполнение: от -20 до +120°C. Специальные модели поставляются по запросу;
  • Максимальное рабочее давление: 12 бар (PN 12).

ЭЛЕКТРОДВИГАТЕЛЬ

  • 3-х фазный, асинхронный, с короткозамкнутым ротором типа "беличье колесо", герметично изолированная конструкция с воздушным охлаждением;
  • Характеристики соответствуют стандарту EN 60034-1;

Стандартно поставляются двигатели ESPA:

  1. 4-х полюсные версии до 7,5 кВт(включительно);
  2. 2-х полюсные версии до 22 кВт (включительно).

Двигатели больших мощностей выпускают другие производители.
Двигатели ESPA для наружного использования имеют значения КПД , которые относятся ко 2 классу энергоэффективности.

  • Класс защиты IP55;
  • Класс изоляции - F;
  • Максимальная температура окружающей среды: 40°C. Для других условий окружающей среды требуется корректировка мощности двигателя;
  • Защита от перегрузки обеспечивается пользователем;
  • Отверстия для слива конденсатана всех двигателях;
  • Стандартное напряжение:
    1. Однофазный двигатель: 220-240 В, 50 Гц;
    2. Трехфазный двигатель:
      • 220-240/380-415 В, 50 Гц для двигателей мощностью до 3 кВт;
      • 380-415/660-690 В, 50 Гц для двигателей мощностью свыше 3 кВт.

КОНСТРУКЦИЯ

  • Центробежный насос из нержавеющей стали с осевым всасывающим и радиальным напорным патрубками;
  • Корпус насоса сделан из нержавеющей стали AISI 316L (PN 16);
  • Фланцы соответствуют стандарту UNI-EN 1092-2 (в прошлом UNI 2236) и DIN 2533;
  • Выдвигаемая с тыльной стороны конструкция (рабочее колесо, адаптер и двигатель) извлекается без отсоединения корпуса насоса от трубопровода;
  • Закрытое рабочее колесо из нержавеющей стали AISI 316L, сваренное при помощи лазерных технологий (для типоразмеров 25, 32, 40, 50, 65-160/75, 65-160/110A) или литая нержавеющая сталь AISI CF8M;
  • Торцевое уплотнение вала соответствует стандарту EN 12756 (в прошлом DIN 24960);
  • Пробки сливного и заливного отверстий выполнены из нержавеющей стали 316L.

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА

  • ХN — Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя;
  • ХNS — насос соединен с двигателем с помощью адаптера , крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через "глухую муфту";
  • ХNF — с адаптером, гибкой муфтой и фиксирующей станиной-основанием.

Возможные исполнения: насос со свободным валом и муфта с проставком.

ПРИНАДЛЕЖНОСТИ ПО ЗАПРОСУ

  • Ответные фланцы из нержавеющей стали AISI 316 или оцинкованного железа;
  • Промежуточный фланец с возможностью подсоединения манометра;
  • Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

  • Различные напряжение и частота;
  • Различные материалы для торцевого уплотнения вала и уплотнения корпуса насоса;
  • Модель с внутренней рециркуляцией перекачиваемой жидкости через торцевое уплотнение;
  • Модель со стопорным штифтом вращательной части торцевого уплотнения;
  • Двигатели, адаптированные к жаркой и влажной окружающей среде;
  • Версии с управлением частотным регулятором HV ;
  • Модель ХNF оснащена гибкой муфтой с проставком;
  • Модель двигателя с дизельным приводом.

СЕРИЯ ХNS-ХNS4 ПЕРЕЧЕНЬ МОДЕЛЕЙ И ТАБЛИЦА МАТЕРИАЛОВ

Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404

4-Х ПОЛЮСНЫЕ

XNS4 25 250/07

XNS4 40 250/15

XNS4 65 160/05

XNS4 65 250/55

XNS4 25 250/11

XNS4 40 250/22

XNS4 65 160/07

XNS4 80 160/15

XNS4 25 250/15

XNS4 50 160/07

XNS4 65 160/11A

XNS4 80 160/22A

XNS4 32 250/07

XNS4 50 160/11

XNS4 65 160/11

XNS4 80 160/22

XNS4 32 250/11

XNS4 50 200/11

XNS4 65 160/15

XNS4 80 200/30

XNS4 32 250/15

XNS4 50 200/15

XNS4 65 200/15

XNS4 80 200/40

XNS4 40 200/07

XNS4 50 250/22A

XNS4 65 200/22

XNS4 80 250/55

XNS4 40 200/11

XNS4 50 250/22

XNS4 65 200/30

XNS4 80 250/75

XNS4 40 250/11

XNS4 50 250/30

XNS4 65 250/40

XNS4 80 250/92


ДЕТАЛЬ

МАТЕРИАЛ

ССЫЛКИ НА СТАНДАРТЫ

ЕВРОПА

США

1

Корпус насоса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

2

Рабочее колесо
25-32-40-50-65(160)
Рабочее колесо
65(200-250)-80

Нержавеющая сталь
Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )
EN 10213-4-GX5CrNiMo19-11-2 (1.4408)

AISI 316L
ASTM CF8M (cast AISI 316)

3

Посадочное место для
торцевого уплотнения

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

4

Механизм компенсации
износа рабочего колеса

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

5

Контрупорное кольцо

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

7

Глухая муфта вала

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

8

Шайба и фиксирующая
гайка рабочего колеса

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

9

Шпонка

Нержавеющая сталь

EN 10088-1 -X2CrNiMo17-12-2 (1.4404 )

AISI 316L

10

Заглушки заливочного/
сливного отверстий

Нержавеющая сталь

EN 10088-1 -X5CrNiMo17-12-2 (1.4401 )

AN 316

11

Торцевое уплотнение

Керамика / Углерод/ Витон (стандартное исполнение)

12

Эластомеры

Витон (стандартное исполнение)

13

Адаптер*
Адаптер

Алюминий
Чугун

EN 1706-A C-AlSi11Cu2 ( Fe) (AC46100)
EN 1561-GJ L-200 (JL1030)

-
ASTM Класс 25

14

Соединительный
адаптер двигателя

Чугун

EN 1561-GJ L-200 (JL1030)

ASTM Класс 25

15

Гайки и болты, которые
крепят корпус насоса

Гальванизированная сталь

* Для 25/32/40-125 2/4-полюсных версий, для 25/32/40-160 2/4-полюсных версий, для 25/32/40-200 2/4-полюсных версий.

ЭЛЕКТРОДВИГАТЕЛИ
Двигатель с короткозамкнутым ротором типа "беличье колесо" в алюминиевом корпусе закрытой конструкции с внешней вентиляцией. Двигатели Espa в стандартном исполнении 4-х полюсные до 7.5 кВт (включительно), и 2-х полюсные до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
Двигатели Espa для наружного использования по значениям КПД относятся ко 2 классу энергоэффективности.
Охлаждение обеспечивается вентилятором в соответствии с EN 60034-6.
В двигателях до типоразмеров IM 100 включительно клеммная коробка выполнена из технополимера ABS, для больших типоразмеров из сплава алюминия.
Для двигателей типа SM кабельные вводы имеют стандартные размеры сечения в соответствии с EN 50262 (метрическая резьба), а для двигателей LM в соответствии с DIN 46255 (резьба PG).
Класс защиты в стандартном исполнении IP55, класс изоляции F.
Стандартные напряжения:

  • Однофазное исполнение: 220-240 В 50 Гц, со встроенной автоматической защитой от перегрузок до 1,5 кВт;
  • Трехфазное исполнение: 220-240/380-415 В 50 Гц для мощностей до 3 кВт (включительно);
    380-415/660-690В, 50 Гц для мощностей выше 3 кВт, защита от перегрузки обеспечивается пользователем.

СЕРИЯ ХN4-ХNS4-ХNF4
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

ТИП
НАСОСА

P2
kW

P2
HP

l/min
m3/h

0
0

300
18

350
21

400
24

450
27

500
30

600
36

750
45

50 125/0ЗА*

0.37

0.5



4.4

3.8

3.6

3.3

3

2.7

1.9



50 125/03*

0.37

0.5



5.4

4.6

4.3

4

3.7

3.3

2.6



50 125/05*

0.55

0.75



6.4

5.6

5.3

5

4.7

4.3

3.6

2.3

50 160/07

0.75

1



8.2

7.3

7

6.7

6.3

5.8

5



50 160/11

1.1

1.5



9.9

8.8

8.5

8.2

7.8

7.5

6.5

4.8

50 200/11

1.1

1.5



12.8

11.2

10.7

10

9.3

8.6

6.8



50 200/15

1.5

2



14.7

13

12.4

11.8

11.2

10.3

8.7

5.5

50 250/22A

2.2

3



17.5

16

15.5

15

14.3

13.8

12



50 250/22

2.2

3



19.4

17.8

17.3

16.8

16.2

15.4

13.8



50 250/30

3

4



21.9

20.5

20.2

19.6

19

18.4

16.7

13.5

* Hе существует версии XNS4
** Hе существует версии XNF4

СЕРИЯ ХNS4 РАЗМЕРЫ И ВЕС

Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404

ФЛАНЦЫ НАСОСА

DN

D

M

G

ОТВЕРСТИЯ

МАКС.
ТОЛЩИНА

Ø

25

115

85

56

4

18

16

32

140

100

64

4

18

16

40

150

110

68

4

18

16

50

165

125

83

4

18

18

65

185

145

104

4

18

18

80

200

160

116

8

18

20

100

225

180

142

8

18

20


ТИП
НАСОСА

РАЗМЕРЫ (мм)

B

H
max

L

К

ВЕС
кг

НАСОС
ПОДСТАВКА

DNM

DNA

A

F

H2

W1

X

H1

N

N1

XNS4 50 160/07

50

65

100

155

180



137

160

210

130

253

340

542

104

29

XNS4 50 160/11

50

65

100

155

180



137

160

210

130

253

340

523

104

30

XNS4 50 200/11

50

65

100

155

200



137

160

245

130

310

360

523

104

43

XNS4 50 200/15

50

65

100

155

200



181

160

245

130

310

360

533

104

46

XNS4 50 250/22А

50

65

100

165

225



181

180

265

130

345

405

624

107

49

XNS4 50 250/22

50

65

100

165

225



181

180

265

130

345

405

624

107

50

XNS4 50 250/30

50

65

100

165

225



152

180

265

130

345

405

595

107

56

Espa

Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира.


Все товары этого производителя
Стоимость
1 228.59 €

 купить, цены, магазин, продажа, оптом  Скачать Полный каталог продукций


У нас вы можете заказать Горизонтальные центробежные насосы серии XNS4 50-200/15 230/400, Арт.140404 Для этого Вы можете воспользоваться формой электронного заказа или связаться с нашими сотрудниками по следующим координатам: + 7 918 030 11 30 . +7964 510 7087

Офис Астана ​Улица Каныш Сатпаев, 20

тел +7 702 640 8142, ​+7 701 952 0952

pogosan100@yandex.ru aquapool-astana.kz   Проектирование Оборудование для фонтанов  https://fontankz.kz

г. Челябинск ул.Салютная
Email:  aquapool66@mail.ru

Магазин Бассейны-сауны-фонтаны

Офис в Москве тел: + 7 918 030 11 30   www.poolaqua.ru

Казахстан г. Павлодар.
тел:8 (7182) 62-74-02, 8-7786697828,
whatsapp +7 777 952 7952,
E-mail:bass_pavlodar@inbox.ru



Тех подержка + 7 918 030 11 30 aquapoolurfo@mail.ru
aquapool66@mail.ru
Skype pogosyan1001



Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего бассейна фонтана и саун!

Россия, Челябинская область, г. Челябинск

время работы: пн-пт 9:00-18:00, сб 10:00-15:00
Строительство бань и саун, оборудование,Строительство бассейнов и аквапарков



Осуществляем поставки с помощью транспортной компании в города Челябинск:

Челябинск, Магнитогорск, Златоуст, Миасс, Копейск, Озёрск, Троицк, Снежинск, Сатка, Чебаркуль, Кыштым, Южноуральск, Коркино, Трёхгорный, Верхний Уфалей, Аша, Еманжелинск, Карталы, Усть-Катав, Бакал, Куса, Катав-Ивановск, Касли, Пласт, Сим, Карабаш, Роза, Красногорский, Юрюзань, Нязепетровск, Долгодеревенское, Увельский, Первомайский, Бреды, Верхнеуральск, Миньяр, Аргаяш



Корзина

Корзина пуста

Расчет стоимости бассейна
Заказать расчет стоимости бассейна
Каталог производителей
AlkorplanAquamusiqueAstralPoolBayrolBehnckeBombas Saci CCEICTXCoraplaxDinotecMaytronics EspaEtatronFLAG S.p.A. FlexinoxFontanaHTHHarviaHaywardHeloIASOIMLInfradocKastorLovibondMTHOasePahlenPeraquaSafe-RainSawoSekoSerapoolTriogenTyloVan ErpАкватехникаАквасекторМАРКОПУЛ-КЕМИКЛС Bombas PSHDanVexПТК СпортHYGROMATIK НПО ЛИТDanVexFiberpoolKokidoXENOZONEOctopus medical equipmentEWAC MedicalJacuzzi ОВЕНWellis SpaSTEAMTECMUSTANGWATERMAN ГерманияHST Synthetics Ltd КанадаТМ ПАРОМАКСНОВОСИБИРСКИЙ КЕДРОВЫЙ ЗАВОДDАРИН Русская техника для бассейновALGE-TIMINGALFAsept antisepticPolien скульптурные фонтаныAquaviva  компании AQA CONSTRUCCIONES METALICAS TYBSA S.L.Aquapool-GroupGEMAS

все производители

Справочник организаций



Аквапарки
Челябинская обл., Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Свердловская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край,
Бани
Челябинская обл., Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Свердловская обл., Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край,
Бассейны
Челябинская обл., Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край,
Гостиницы
Челябинская обл., Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Свердловская обл., Татарстан, Тюменская обл.,
Спортивные комплексы
Курганская обл., Свердловская обл., Тюменская обл.,
закрыть

Выберите Ваш регион
