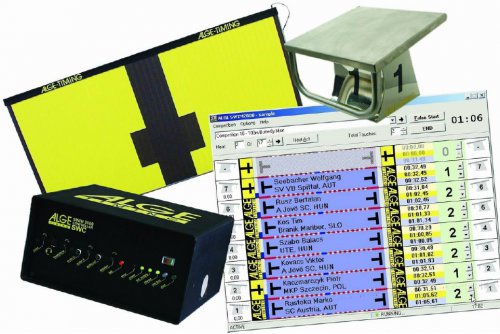

Система электронного хронометража SWIM2000 ALGE-TIMING

На бассейн 50*25 10 дарожек, В комплект входит:

1. Контроллер TMS- 1 штука
2. Принтер Р5-5. 1 штука
3. SWT3 – SWIM-Терминал. 20 штука
4. Финишная панель ТР2400С  20 штука

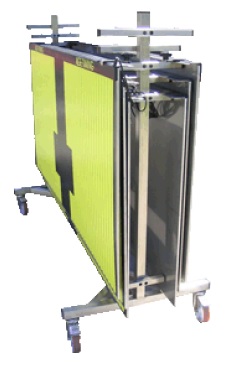

5. Тележка для хранения и транспортировки панелей.  2 штука

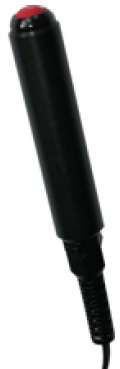

6. Кнопки секундометристов 023-02  20 штука
7. Стартовое устройство SU3.  2 штука
8. E-START Электронный стартовый пистолет
9. Вспышка для световой индикации старта FLASH.  1 штука
10. Громкоговорители SPA и SPP.  20 штука
11. Фальстартовая панель SWR7 с упором. - доп опций
12. Стартовая тумбочка SO5. - доп опций
13. Программное обеспечение для обработки результатов. - 1 комплект
14. Комбинированное табло плавание + водное поло: - 1 комплект
15. FLASH XL визуальный стартовый сигнал вспышка - 1 комплект
16. Система фотообработки OPTIc3 от ALGE-TIMING- доп опций

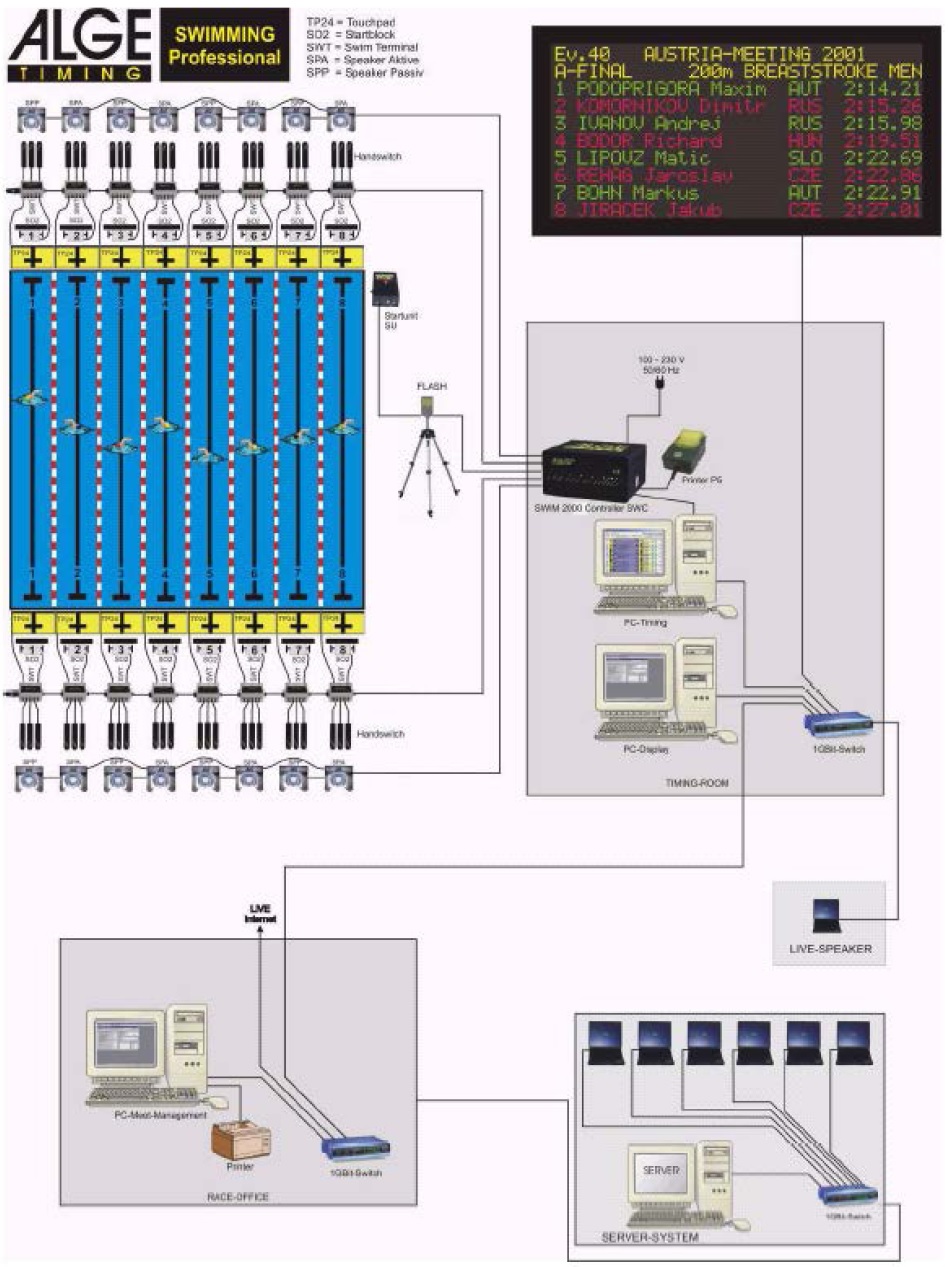

Схема системы:

3. Компоненты системы.

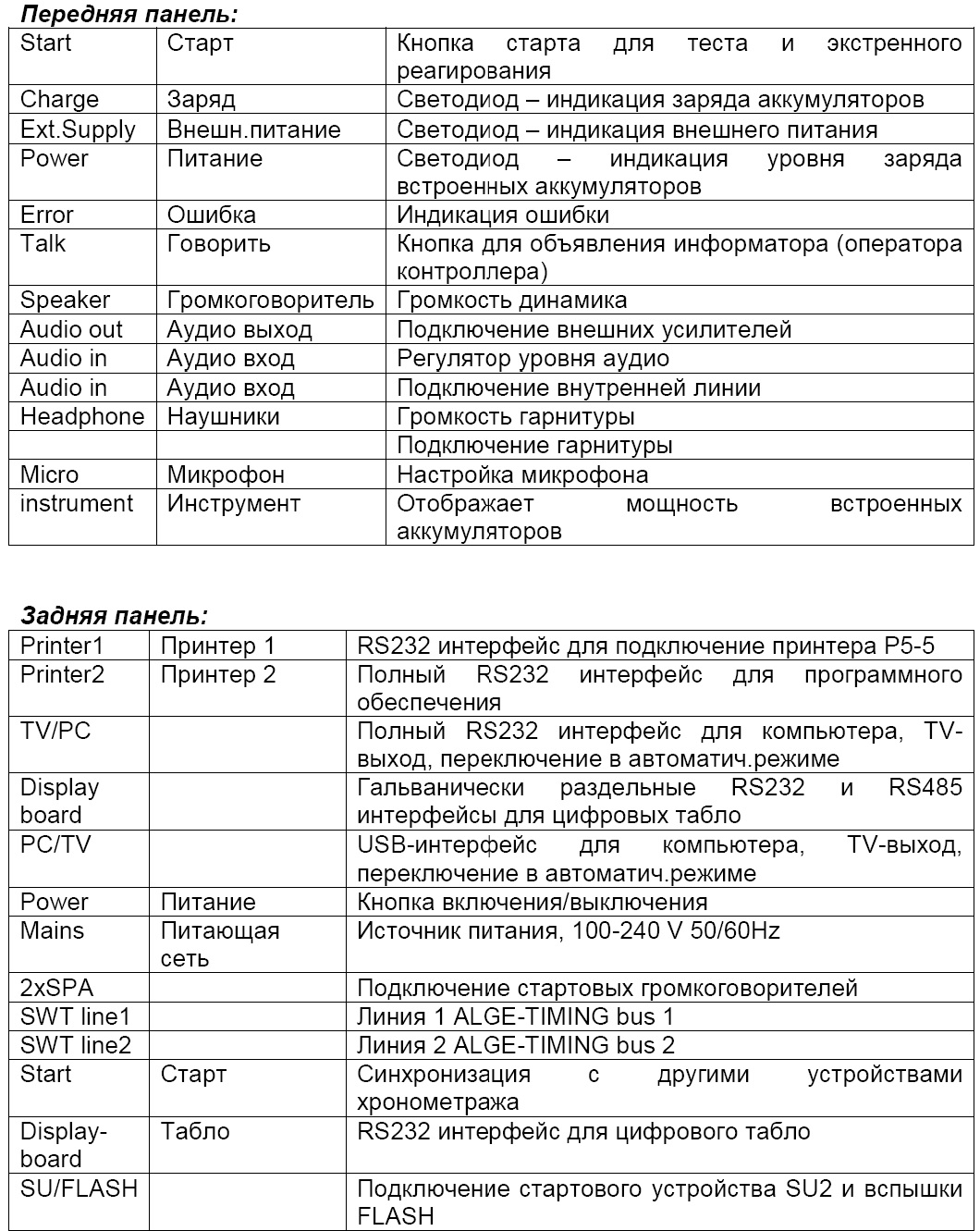

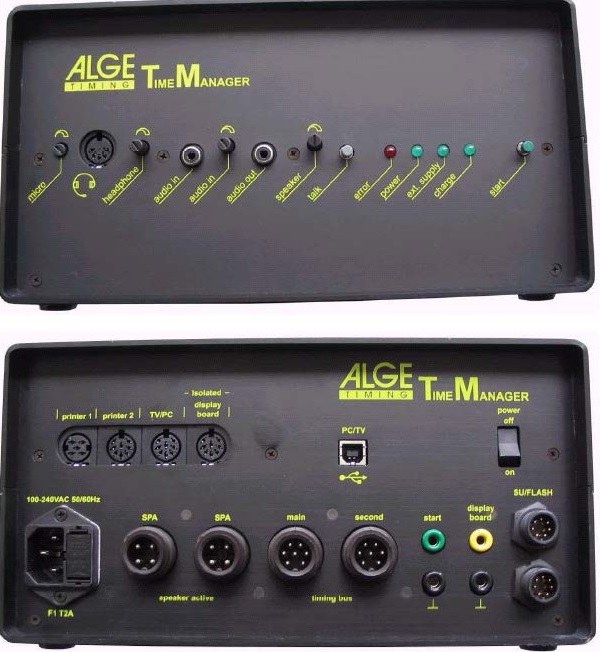

3.1. Контроллер TMS
Контроллер TMS был разработан специалистами ALGE-TIMING в 2005 году. Устройство имеет встроенный USB –интерфейс, встроенный усилитель и аккумуляторы. Контроллер является независимым устройством. Компьютер, подключаемый по USB или RS232 интерфейсу является дисплеем и клавиатурой контроллера. В случае сбоя компьютера контроллер может хранить в памяти 10000 результатов. Эти результаты могут быть распечатаны на подключенном к контроллеру принтере Р5-5 или в любой момент вновь переданы на компьютер.
Технические характеристики контроллера:
Диапазон измерений: 23 часа, 59 минут, 59,9999 сек.
Частота: TCXO 10.000MHz (кварцевый стабилизатор частоты)
Отклонение частоты:
o при t от -25 до 50¦C: +/- 2,5ppm (+/- 0,009с/час)
o при старении: +/- 1 ppm в год
o среднее: при t 25¦C +/- 0.1 ppm
Максимальная точность:
o 1/10 000 сек
Питание:
o внутреннее: 12В встроенные аккумуляторы
o внешнее: 100-240 В 50/60Гц или 12-18 В DC
Габариты: 256х215х136 мм
Вес: 4 кг

3.2. Принтер Р5-5.

Распечатка протоколов в режиме реального времени.

Питание от контроллера.

Распечатываемая информация ( в таком же порядке) :

- наименование дисциплины

- номер заплыва

- пол

- время старта, промежутки, итоговый результат

- все импульсы вне времени гонки

Размер символов: 3 мм в высоту, 24 символа в строке

Тип принтера: термо-принтер

Скорость: 5 строк/сек.

SWT3 – SWIM-Терминал.

Устройство для приема всех импульсов в чаше бассейна. Терминалы идентичны и могут использоваться на любой дорожке. Контроллер TMS автоматически распознает кол-во подключенных терминалов. Терминалы соединяются при помощи комплекта кабелей SWCBLxx и подключаются к контроллеру.

К каждому терминалу могут быть подключены 5 перефирийных устройств:

• 1 финишная панель TP

• 3 ручные кнопки секундометристов

• 1 фальстартовая панель

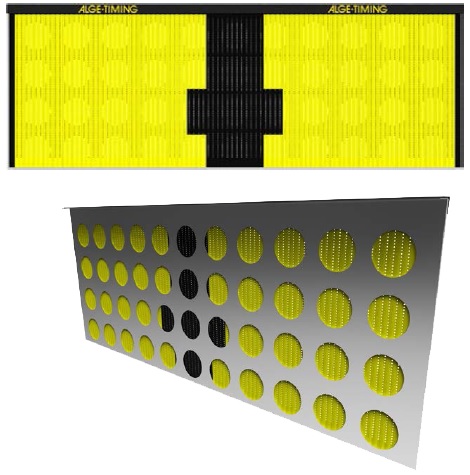

Финишная панель ТР2400С

Представляет собой «сэндвич-панель», состоящую из: передняя панель – PVS «жалюзи», передающие нажатие спортсмена на 1 из 4 контактных полос, располагающихся под «жалюзями», задняя панель – нержавеющая сталь.

4 контактные полосы обеспечивают 100% срабатывание при нажатии в любую область панели.

Новая модель финишных панелей имеет облегченную конструкцию, легче на 30% по сравнению с предыдущей моделью.

В панелях используются новые ламели, более прочные, с менее скользкой поверхностью обеспечивающею лучшее сцепление для спортсменов.

Стартовое устройство SU3.

SU2 является стартовым устройством, управляемым стартером. Имеет встроенный микрофон и усилитель.

Подключается при помощи катушки с кабелем KT199Z10 напрямую к контроллеру или вспышке.

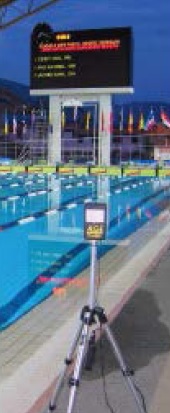

Вспышка для световой индикации старта FLASH.

Вспышка используется для визуальной индикации стартового сигнала. Преимущество визуальной индикации старта – его одновременное улавливание спортсменами на всех дорожках.

Вспышка создана на основе светодиодных индикаторов это делает ее использование в чаше бассейна электро-безопасным.

Технические характеристики:

Тип: Вспышка FLASH

Габариты: 80 х 120 х 40 мм

Все: 0,4 кг

Аккумуляторы: 4,8 В/2000 mAH

Тип индикаторов: 100 superb LAD светло зел. Цвет

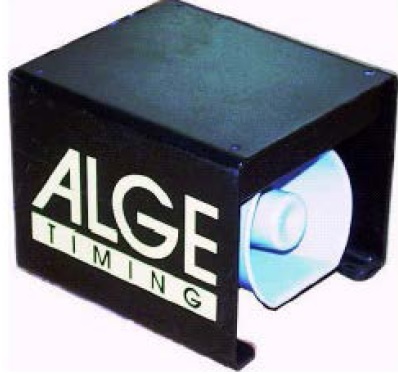

Громкоговорители SPA и SPP.
Звуковая система также отвечает правилам электробезопасности в чаше бассейна.
Активные громкоговорители SPA запитываются от контроллера. Громкоговорители соединяются при помощи комплекта кабеля SWSPA8. К каждому активному громкоговорителю SPA подключается по одному пассивному SPP.
Технические характеристики:
Тип: SPA
Габариты: 250 х 180 х 180 мм
Вес: 3 кг
Питание: 12 V/2,2Ah
Материал: Нерж.сталь 1.4571
Максим. Питание на выходе: 2 х 10 ватт <1%

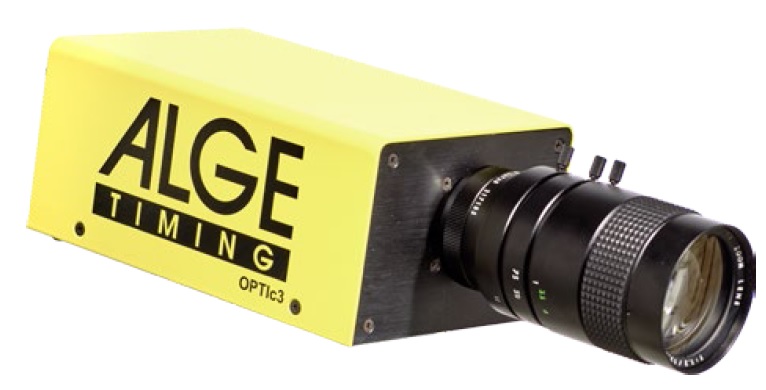

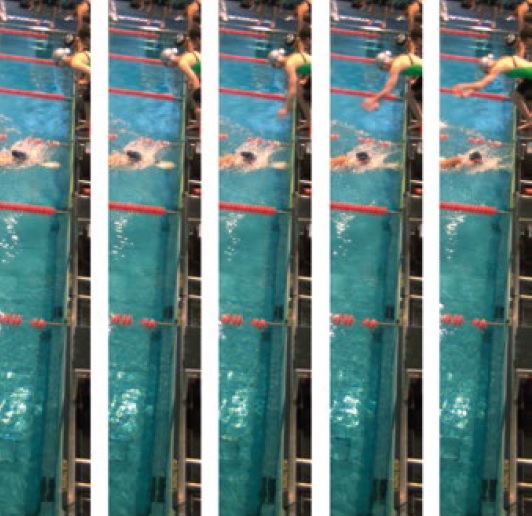

Система фотообработки OPTIc3 от ALGE-TIMING

Система фотообработки OPTIc3 от ALGE-TIMING может снимать
все движения в области начала и конца в режиме 2-D с
100 изображений в секунду. Эти записи являются независимыми
резервное копирование для сроков, или это может служить доказательством в случае акция протеста. Это может быть очень полезно, особенно с реле. Изображения

Частота изображения: 100 кадров в секунду

Разрешение изображения: 360 x 2,016 или 1024 x 768 пикселей

Вход: бесконечный, в зависимости от жесткого диска

емкость ПК

Синхронизация: система может быть синхронизирована с

TimeManager.

хранятся на жестком диске ПК и могут быть оценены
быстро и четко с программным обеспечением IDCam. Камера может записывать
до 4 треков.

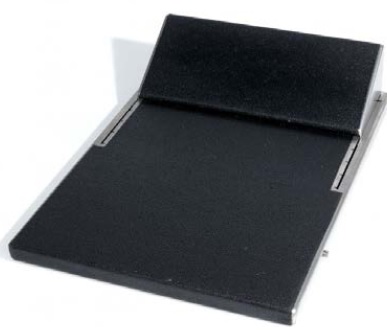

Фальстартовая панель SWR7 с упором.

Фальстартовые панели изготавливаются из нержавеющей стали 1.4401.

Верхняя поверхность панели покрыта нескользким покрытием.

Специальная программа позволяет получать статистические данные об отрыве спортсмена (скорость реакции и т.д.)

SWR7-панели с датчиками фальстарта, могут быть установлены на любые стартовые тумбочки; устанавливаются на время соревнований, при публичном использовании бассейна – снимаются. Комплект креплений поставляется вместе с панелями.

Размеры: 740 x 560 x 40 мм

Вес: 25.7 кг

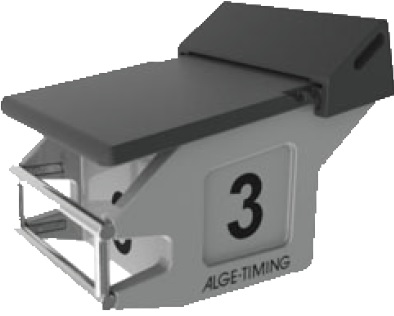

Стартовая тумбочка SO5.

Стартовые тумбочки SO5 с упором для ног изготавливаются из полиэтилена высокого давления. Тумбочка оборудована точным датчиком фальстарта и смены этапов в эстафетном плавании, разработанным в соответствии с требованиями FINA. Верхняя поверхность тумбочки покрыта нескользким покрытием.

Специальная программа позволяет получать статистические данные об отрыве спортсмена (скорость реакции и т.д.)

Тумбочка модели SO5 предназначена для бассейнов с высотой борта 300 мм над уровнем воды.

Габариты: 600 x 740 x 610 мм

Вес: 24 кг Регулируемый упор для ног: 6 положений Встроенный датчик для системы хронометража Материалы: LDPE полиэтилен высокого давления. Соответствие правилам: FINA, SSCH, AAU, NCAA и LEN Тумбочка SO5 предназначена для постоянного использования в крытых и открытых бассейнах.

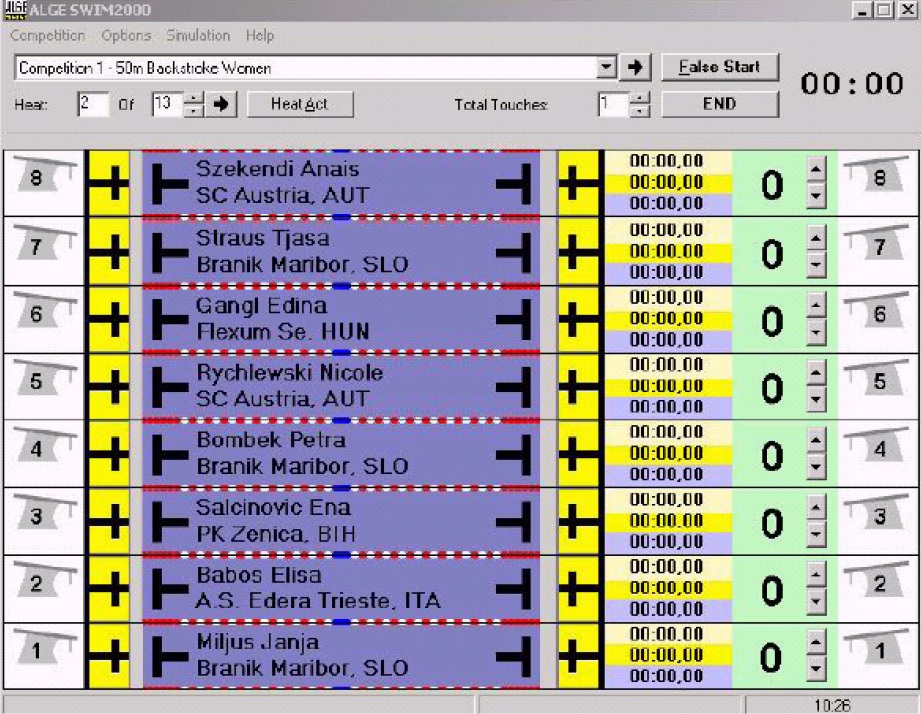

Программное обеспечение для обработки результатов.

Комплект программ включает в себя программу для приема результатов Timing.

Программа Timing:

При использовании этой программы компьютер является дисплеем и клавиатурой контроллера TMS.
