Насос FN - центробежный электронасос с осевым всасывающим и радиальным напорным патрубками

СЕКТОРЫ РЫНКА
ЖИЛИЩНО-КОММУНАЛЬНОE СТРОИТЕЛЬСТВО, СЕЛЬСКОЕ ХОЗЯЙСТВО, ПРОМЫШЛЕННОСТЬ.

ПРИМЕНЕНИЕ

• Циркуляция и подача чистой воды и химически неагрессивных жидкостей.
• Водоснабжение и повышение давления.
• Системы полива.
• Циркуляция воды в системах кондиционирования.
• Моечные системы.
• Промышленность.
• Сельское хозяйство. Плавательные бассейны.

ДИАПАЗОН ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК FN 2900 об/мин и FN 1450 об/мин

НАСОС

• Подача до 650 м3/ч, 2-х полюсные. До 700 м3/ч, 4-х полюсные
• Напор до 100 м, 2-х полюсные. До 60 м, 4-х полюсные
• Температура перекачиваемой жидкости
  • -10°C до +85°C для FN 32, 40, 50, 65,80 стандартного исполнения
  • -10°C до +120°C для FN 100, 125,150 стандартного исполнения
  • По запросу, -20°C до +120°C для FN32, 40, 50, 65, 80
  • По запросу, до +140°C для FN100,125, 150
• Максимальное рабочее давление:
  1. 12 бар (PN 12) до FN80
  2. PN 16 для FN100, 125, 150
• Максимальное давление корпуса насоса 12 бар для диапазона температур до 120°C, 10 бар для диапазона температур от 120°C до 140°C
• Упорные кольца перед и за рабочим колесом, выполнены из нержавеющей стали AISI 316L вплоть до моделей FN80 (за исключением моделей 65-315 и 80-315).
• Торцевое уплотнение в соответствии с EN12756 (в прошлом DIN 24960)
• Торцевое уплотнение смазывается за счет рециркуляции перекачиваемой жидкости через камеру уплотнения для моделей FN 32, 40, 50, 65, 80 (кроме моделей 65-315 и 80-315)
• Паз для фиксирующей шпонки торцевого уплотнения в моделях FN32, 40, 50, 65, 80 (в моделях 65-315 и 80-315 исключен)
• Вращение против часовой стрелки, если смотреть на насос со всасывающей стороны патрубка
• Рабочее колесо: выполнено из нержавеющей стали AISI 316L с использованием лазерной сварки для моделей 32, 40, 50, 65-125, из чугуна для моделей 65-160, 65-200, 65-250, 65-315, 80, 100, 125, 150
• Бронзовое рабочее колесо - по запросу (стандартно все модели осна щаются нержавеющим или чугунным рабочим колесом)

ДВИГАТЕЛЬ

• С короткозамкнутым ротором типа «беличье колесо», закрытая конструкция, с внешней вентиляцией.
• Стандартные двигатели производятся на заводе ESPA: 4-х полюсные версии до 7.5 кВт (включительно), 2-х полюсные версии до 22 кВт (включительно). Двигатели больших мощностей выпускают другие производители.
• Двигатели ESPA для наружного использования по значению КПД, относятся ко 2 классу эффективности.
• Степень защиты IP55
• Класс изоляции F
• Режим работы в соответствии с EN 60034-1
• Длительный режим работы.
• Максимальная температура окружающей среды: +40°C.
• Сливное отверстие для удаления конденсата на всех двигателях ESPA.
• Стандартное напряжение:
• Однофазное исполнение: 220-240 В, 50 Гц.
• Трехфазное исполнение: 220-240/380-415 В, 50 Гц для мощностей до 3 кВт, 380-415/660-690 В, 50 Гц для мощностей свыше 3 кВт

КОНСТРУКЦИЯ

• Чугунный центробежный насос с осевым всасывающим и радиальным напорным патрубками.
• Размеры фланцев и номинальный диаметр (DN) всасывающего и напорного патрубков в соответствии с EN 733 (в прошлом DIN 24255).
• Фланцы в соответствии с EN 1092-2 (в прошлом UNI 2236) и DIN 2532.
• Выдвигаемая сзади конструкция (рабочее колесо, адаптер и двигатель извлекаются без отсоединения корпуса насоса от трубопровода ).

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И НАСОСА
Имеется три различных вида соединения двигателя с муфтой насоса:

1. FN Моноблочная конструкция. Насос соединен с двигателем при помощи адаптера, рабочее колесо крепится непосредственно на удлиненный вал двигателя.
2. FNS насос соединен с двигателем с помощью адаптера, крепление вала рабочего колеса к стандартному удлинению вала двигателя осуществляется через “глухую” муфту.
3. FNF с адаптером, гибкой муфтой и фиксирующей станиной основанием.
4. Насос со свободным валом и исполнение с муфтой с проставком.

ПОКРАСКА

1. Тип краски: эпоксидная катионоактивная эмаль на основе, пригодна для контактирования с питьевой водой (BS 6920).
2. Способ покраски: Катафорез, используя погружение в катафорезную емкость и последующую полимеризацию в печи при +180°С
3. Толщина слоя краски: 20±2µм (микрон)

ПРИНАДЛЕЖНОСТИПО ЗАПРОСУ

1. Ответные фланцы из нержавеющей стали AISI 316 или оцинкованого железа.
2. Промежуточные фланцы с возможностью подсоединения манометра.
3. Регулировочные шайбы для насоса и двигателя.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

• Различные напряжение и частота.
• Специальные материалы для торцевого и щелевого уплотнений.
• Модели с воздушным клапаном.
• Модели с внешним флюсованием торцевого уплотнения.
• Двигатели, адаптированные к жаркой и влажной окружающей среде.
• Модели FNF с гибкой и разделительной муфтой.
• Дизельные приводы.
• Исполнение с бронзовым рабочим колесом.

СЕРИЯ FNS4-FNF4, DN 100, 125 И 150
ТАБЛИЦА ГИДРАВЛИЧЕСКИХ ХАРАКТЕРИСТИК, 4-Х ПОЛЮСНЫЕ ДВИГАТЕЛИ, 50 ГЦ

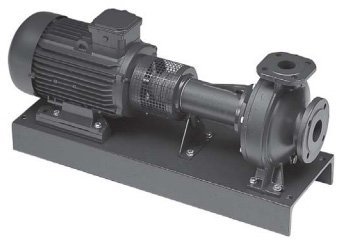

СЕРИИ FNF-FNF4 СМОНТИРОВАННЫЕ НА СТАНИНЕ РАЗМЕРЫ И ВЕС

ТИП НАСОСА	РАЗМЕРЫ (мм)													s ПОД БОЛТЫ	ВЕС кг	ВИД МУФТЫ
	DNM	DNA	A	В1	В2	L1	L2	L3	G	АЛ	Hi	Н2	H max
FNF4 100-160/22	100	125	125	500	550	965	970	1090	120	90	288	280	568	М14	144	СЗ
FNF4 100-160/30	100	125	125	500	550	965	970	1090	120	90	288	280	568	М14	147	СЗ
FNF4 100-160/40	100	125	125	500	550	988	970	1090	120	90	288	280	568	М14	155	СЗ
FNF4 100-200/22	100	125	125	500	550	965	970	1090	120	90	243	280	523	М14	137	СЗ
FNF4 100-200/40	100	125	125	500	550	988	970	1090	120	90	263	280	543	М14	164	СЗ
FNF4 100-200/55	100	125	125	500	550	1044	970	1090	120	90	263	280	543	М14	175	С4
FNF4 100-250/40	100	125	140	500	550	1003	970	1090	120	90	288	280	568	М14	182	СЗ
FNF4 100-250/55	100	125	140	500	550	1059	970	1090	120	90	288	280	568	М14	192	С4
FNF4 100-250/75	100	125	140	500	550	1097	970	1090	120	90	288	280	568	М14	205	С4
FNF4 100-250/110	100	125	140	500	550	1261	970	1090	120	90	288	280	568	М14	229	С5
FNF4 100-315/150	100	125	140	650	700	1261	1110	1350	120	90	313	315	628	М18	272	С5
FNF4 100-315/185	100	125	140	500	550	1261	700	1100	200	90	313	315	628	М20	285	D2
FNF4 100-315/220	100	125	140	650	700	1336	1110	1350	120	90	313	315 Espa Компания ESPA GROUP ? Bombas Electricas, S.A. является одной из ведущих в мире по производству насосов, в разработке и изготовлении которых используются самые последние достижения науки и техники. Компания была основана в 1962 году, головной офис расположен в г.Баньолис (Испания). Продукция ESPA GROUP широко представлена на международном рынке и экспортируется более чем в 130 стран мира. Все товары этого производителя Стоимость 3 528.36 € Добавить в корзину товар добавлен в корзину  купить, цены, магазин, продажа, оптом  Скачать Полный каталог продукций У нас вы можете заказать Горизонтальные центробежные насосы смонтированные на станине, FNF4 100-160/40 230/400 Арт. 0000143566 Для этого Вы можете воспользоваться формой электронного заказа или связаться с нашими сотрудниками по следующим координатам: + 7 918 030 11 30 . +7964 510 7087 Офис Астана ​Улица Каныш Сатпаев, 20 тел +7 702 640 8142, ​+7 701 952 0952  pogosan100@yandex.ru aquapool-astana.kz   Проектирование Оборудование для фонтанов  https://fontankz.kz г. Челябинск ул.Салютная  Email:  aquapool66@mail.ru    Магазин Бассейны-сауны-фонтаны Офис в Москве тел: + 7 918 030 11 30   www.poolaqua.ru   Казахстан г. Павлодар. тел:8 (7182) 62-74-02, 8-7786697828, whatsapp +7 777 952 7952, E-mail:bass_pavlodar@inbox.ru   Тех подержка + 7 918 030 11 30 . aquapoolurfo@mail.ru aquapool66@mail.ru Skype pogosyan1001   Наш сайт представляет Вам возможность сделать Заказ на расчет сметы для вашего бассейна фонтана и саун! Россия, Челябинская область, г. Челябинск,  время работы: пн-пт 9:00-18:00, сб 10:00-15:00 Строительство бань и саун, оборудование,Строительство бассейнов и аквапарков   Осуществляем поставки с помощью транспортной компании в города Челябинск:  Челябинск, Магнитогорск, Златоуст, Миасс, Копейск, Озёрск, Троицк, Снежинск, Сатка, Чебаркуль, Кыштым, Южноуральск, Коркино, Трёхгорный, Верхний Уфалей, Аша, Еманжелинск, Карталы, Усть-Катав, Бакал, Куса, Катав-Ивановск, Касли, Пласт, Сим, Карабаш, Роза, Красногорский, Юрюзань, Нязепетровск, Долгодеревенское, Увельский, Первомайский, Бреды, Верхнеуральск, Миньяр, Аргаяш   Корзина Корзина пуста Расчет стоимости бассейна Заказать расчет стоимости бассейна Новости 08.07.2018 Монтажа системы фильтрации Бассейна и дезинфекции Активным кислородом вода Горная с большим содержанием органики Каталог производителей все производители Справочник организаций Аквапарки Челябинская обл., Башкортостан(Башкирия), Воронежская обл., Дагестан, Иркутская обл., Кемеровская обл., Краснодарский край, Курская обл., Москва и Московская обл., Новгородская обл., Новосибирская обл., Омская обл., Ростовская обл., Самарская обл., Санкт-Петербург и область, Саратовская обл., Свердловская обл., Ставропольский край, Татарстан, Томская обл., Хабаровский край, Бани Челябинская обл., Алтайский край, Амурская обл., Башкортостан(Башкирия), Калининградская обл., Калужская обл., Кемеровская обл., Кировская обл., Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Свердловская обл., Татарстан, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Бассейны Челябинская обл., Алтайский край, Башкортостан(Башкирия), Кабардино-Балкария, Кемеровская обл., Краснодарский край, Красноярский край, Курганская обл., Москва и Московская обл., Новосибирская обл., Пермская обл., Приморский край, Санкт-Петербург и область, Северная Осетия, Ставропольский край, Томская обл., Тюменская обл., Удмуртия, Хабаровский край, Гостиницы Челябинская обл., Алтайский край, Кемеровская обл., Красноярский край, Курганская обл., Пермская обл., Свердловская обл., Татарстан, Тюменская обл., Спортивные комплексы Курганская обл., Свердловская обл., Тюменская обл., г. Челябинск Салютная aquapool66@mail.ru Тех. поддержка aquapoolurfo@mail.ruWhat sapp +77026408142Skyap pogosyan1001> Разработка сайта Екатеринбург Дизайн-студия D1.RU ... ... Внимание! Информация на сайте носит ознакомительный характер и публичной офертой не является. закрыть Выберите Ваш регион Аквапул АстанаАрмения и Карабах Հայաստան եւ Ղարաբ Приморский крайСвердловская обл.ТатарстанКазахстан HPCon.kzКрасноярский крайКурганская обл.Магазин и Фабрика ФонтановМинск БеларусьМосква и Московская обл.Новосибирская обл.Омская обл.Пермь Пермский крайСанкт-Петербург и областьКраснодарский крайТюменская обл.УкраинаХанты-Мансийский АОЧелябинская обл.Ямало-Ненецкий АО
